Largura do módulo

Mensagem  Rica em Sab Abr 13, 2013 8:42 am

Já discutimos sobre a largura dos módulos free-mo.br, entretanto por haver ainda algumas dúvidas sobre este assunto decidi tentar mostrar alguns detalhes que podem facilitar o entendimento.

O módulo Free-mo de um integrante do grupo Utah Free-mo serviu de base para esse exemplo.

Na imagem abaixo destaquei o Smokey Point Yard, um pátio com onze linhas além da linha principal do módulo.
Pela quantidade de linhas houve a necessidade de construir as seções do módulo com largura superior à largura da Placa Terminal. O posicionamento da linha principal em relação às demais linhas do pátio também obrigava o deslocamento da mesma para uma das laterais das seções (setas amarelas), fazendo com que a linha principal do módulo ficasse desalinhada em relação ao posicionamento estabelecido na norma Free-mo Standard. Dessa forma a opção do modelista foi criar duas seções nas extremidades, as quais possuem Placas Terminais que obedecem aos padrões Free-mo Standard (círculos verdes), sendo que um pequeno ângulo na estrutura das seções reposicionou a linha principal no centro da Placa Terminal mantendo, porém, a linha reta (setas azuis).






__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/

Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Largura do módulo

Mensagem  Rica em Qui Maio 30, 2013 5:48 pm

Em bate-papos ou mesmo por e-mails alguns ferromodelistas me questionam sobre a largura padrão dos módulos free-mo.br.

Mais uma vez é preciso nos atentarmos para o conceito de liberdade proposto pelo sistema free-mo.br, que permite que os módulos e seções de módulos sejam construídos de forma a atender aos objetivos do modelista.

Lembrando que no sistema free-mo.br um módulo não é o mesmo que o módulo de uma maquete modular tradicional, como as maquetes modulares da ANPF e do FcABC por exemplo. Nas modulares tradicionais cada pedaço é chamado de módulo e todos os módulo tem medidas padronizadas. Largura e comprimento iguais para módulos retos e uma outra medida para módulos curvos. nesse tipo de maquete, em geral os layouts são "ovais".

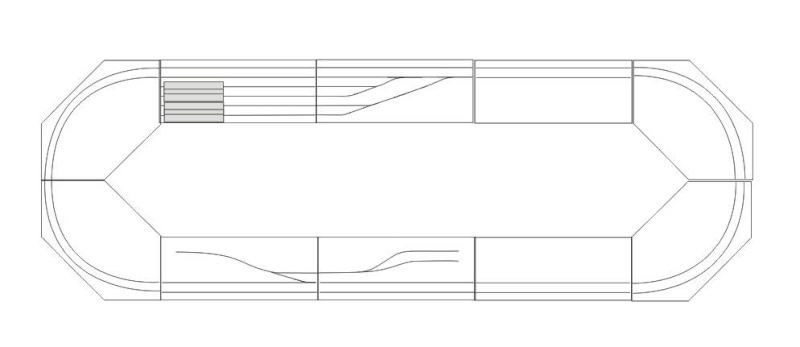

Exemplo de layout da modular da ANPF



No sistema free-mo.br um módulo é o trecho de ferrovia de um modelista, podendo este modelista construir um módulo formado por mais de uma seção:


No exemplo acima o módulo é formado por quatro seções, A, B, C e D, nas quais é necessário uma placa terminal no padrão free-mo.br em cada extremidade, neste caso as placas terminais estão posicionadas na seção A e D.

No free-mo.br o módulo pode ser construído com a dimensão desejada pelo modelista, obedecendo apenas as regras de largura nas extremidade, onde deverá haver uma Placa Terminal, que por ser padronizada, permitirá a ligação de um módulo à outro.

Assim, se um modelista desejar, poderá construir um módulo com apenas uma seção com 1,20m, mantendo um formato retangular (reto), com duas Placas Terminais nas extremidades.


Ou então optar por construit um módulo com os mesmos 1,20, mas em duas seções de 60cm, ou de outras dimensões que desejar, desde que coloque as duas Placas Terminais em cada extremidade.


O que devemos ter em mente é que o sistema free-mo.br não determina nem largura nem comprimento do módulo, apenas a dimensão da Placa Terminal é padronizada para permitir o encaixe de um módulo à outro.

__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/

Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Largura do módulo

Mensagem  Rica em Sab Dez 28, 2013 12:30 pm

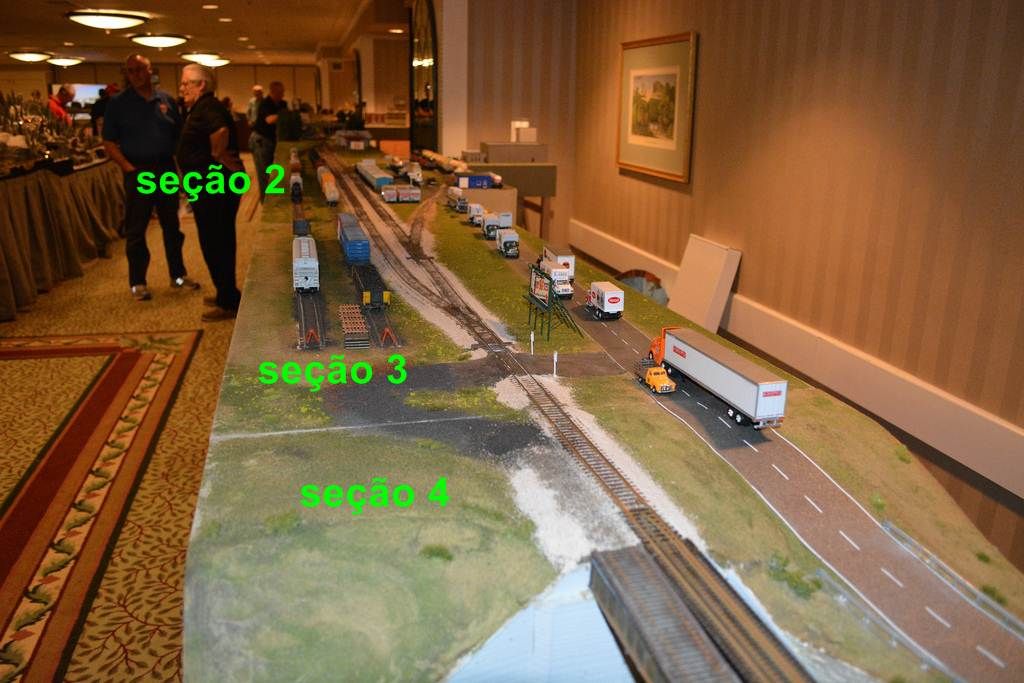

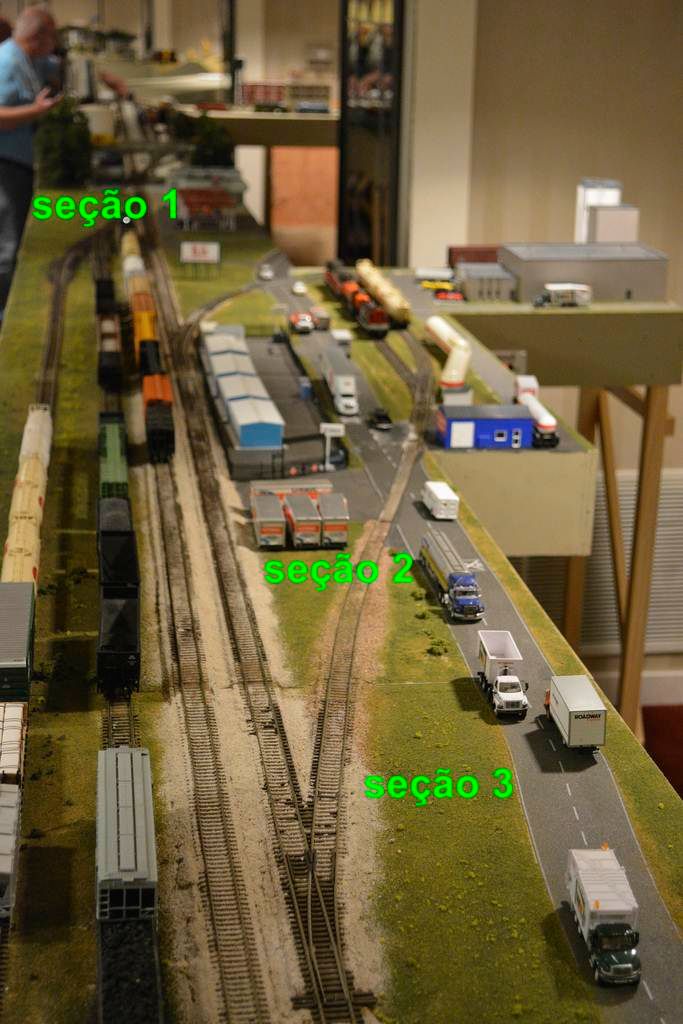

Esta solução é bastante interessante, pois o ferromodelista construiu o seu módulo ao que parece com quatro seções. (veja sequência de fotos)

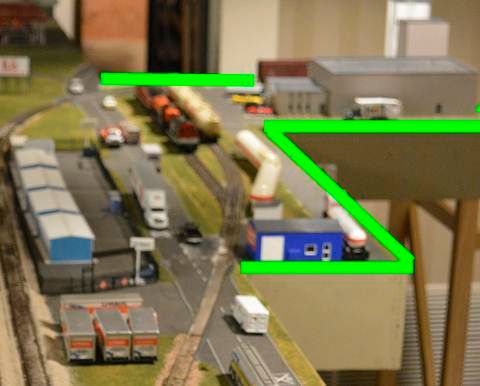

Para completar o cenário que desejava criar utilizou uma solução interessante criando este "anexo" em destaque na seção 2 do seu módulo. Ao que parece ser uma parte que é acoplada à seção durante a montagem do módulo.


__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/

Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

A largura de um pátio

Mensagem  Rica em Dom Mar 02, 2014 6:50 am

Vejam esse pátio... 10 linhas pra você "brincar" de fazer manobras e montar trens.



Se o módulo for construído no padrão de linha única, a Placa Terminal terá 61cm, se for linha dupla terá 66cm, assim ao colocar 10 linhas no pátio você utilizará cerca de 50cm com essas linhas. Acho que esse módulo é de linha dupla, pois é preciso deixar 10cm livres entre a linha e a extremidade lateral do módulo/seção. De certa forma essa opção seria a mais acertada, mas é possível fazer uma seção no padrão de linha simples com 61cm na Placa Terminal e depois alargar o módulo nas seções seguintes.



Última edição por Rica em Qui Mar 06, 2014 8:25 pm, editado 1 vez(es)

__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/

Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

Largura de um pátio

Mensagem  ALEXANDREGC em Qui Mar 06, 2014 4:23 pm

Enfim, não há limites quando se utiliza o sistema Free-Mo junto com criatividade!!!

ALEXANDREGC
Op. Ferroviário
Op. Ferroviário

Mensagens : 31
Data de inscrição : 31/07/2012
Idade : 41
Localização : Goiânia - Goiás

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Largura do módulo

Mensagem  Rica em Qua Mar 19, 2014 2:24 pm

Nesta foto também podemos perceber que a seção indicada pela letra "A" teve sua largura aumenta
da para coincidir com as demais seções do módulos, dos pela letra"B", que deveriam ter largura maior a fim de atender às necessidade de espaço para receber as linhas, fábrica e demais componentes do cenário idealizado pelo modelista.



Não tenho certeza sobre a totalidade das seções desse módulo, as seções indicadas pela letra "C" podem ser de outro módulo ou fazer parte desse, mas depois disso a cor da fascia é marrom, diferente das demais que é verde.

Achei muito interessante o fato de ser feito um pátio para as manobras de carregamento de descarregamento de vagões próximo aos silos. Isso mostra que não é necessário fazer apenas módulos retos. Esse módulo em curva ficou muito bacana, com um bela cenário e opções de manobra, além disso, proporciona possibilidades de montagem de ayouts interessantes, pois aproveita o espaço fazendo uma curva com cenário, ao contrário de muitos módulos de curva que possuem apenas vegetação e trilho.
