Espessura da Madeira

Mensagem  Rica em Ter Mar 19, 2013 1:49 pm

Rica escreveu:Este desenho de uma placa terminal de Free-mo também dá uma boa idéia de como são confeccionadas.


De acordo com a Norma padrão Oficial free-mo.br a espessura da madeira deve ser de 15mm

Placas terminais
NP 2.1 As Placas Terminais devem ser em madeira de 15mm ou equivalente (Compensado Naval é recomendável) para fornecer a resistência suficiente para se fixar aos módulos free-mo.br adjacentes. (FAQ 2.1, PR 2.1.1)

Leito da linha
NP 2.4 O leito da linha deve ter 4mm, em cortiça ou material equivalente sobre compensado de 15mm ou madeira equivalente. Tiras de E.V.A. ou borracha são aceitáveis ​​quando preparadas para evitar a flacidez ou flexão.

Consequentemente o quadro deve ser confeccionado também em madeira de 15mm, preciso apenas verificar se cometemos algum erro na tradução ou se a medida da medeira do quadro não está definida no Free-mo Standard.
avatar
Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Espessura da Madeira

Mensagem  Rica em Dom Mar 24, 2013 12:23 pm

Mais uma vez contamos com a colaboração do amigo Bob Schrempp com uma dica sobr e a espessura da madeira utilizada no Free-mo nos EUA.

End Thickness. We use 3/4 inch thick Plywood. Look at the wood and count the number of layers. The more there are the stronger the board will be. We use Baltic Birch Cabinet Grade Plywood with 14 layers. Regular construction plywood is 5 layers and has voids (air gaps) in the middle. The 14 layer is much stronger and better.

Mais ou menos isso:

Acabe com espessura. Usamos Compensados de 3/4 de polegada de espessura (quase 20cm) . Olhe para a madeira e conte o número de camadas. Quanto mais houver mais forte será  a placa . Usamos Compensados de Naval de Bétula categoria de armários com 14 camadas. Compensado de construção normal tem 5 camadas e possui espaços vazios (lacunas de ar) no meio. O de 14 camadas é muito mais forte e melhor.
avatar
Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

Espessura das laterais

Mensagem  Rica em Dom Mar 24, 2013 12:54 pm

Ainda sobre a espessura, uma dica do amigo Bob Schrempp sobre as laterais...

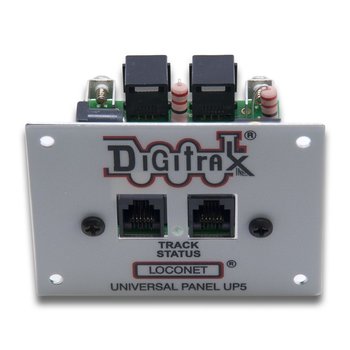

Side thickness. Depending on how you build your frame, the sides might only cosmetic (for looks) and not for strength. You will be connecting throttle jacks (http://www.digitrax.com/products/universal-panel-ir-radio-receivers/up5/) to the sides, so they have to be strong enough to hold them.
Keep asking and I will keep answering.

Bob

Espessura lateral. Dependendo de como você construir a sua estrutura, as laterais podem ser só para a aparência visual e não para a rigidez. Você vai conectar plugs dos controles DCC nas laterais, assim, têm que ser fortes o suficiente para segurá-los.
http://www.digitrax.com/static/apps/products/accessories/up5/images/UP5_jpg_350x900_q85.jpg


Continue perguntando e eu vou respondendo.

Bob
avatar
Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

Energia

Mensagem  Bruno F. Pinheiro em Qui Dez 19, 2013 10:41 am

O sistema eletrico se possivel deve ficar fixado para não ter nenhum fio pendurado.
