Como seria meu módulo free-mo.br...

Ver o tópico anterior Ver o tópico seguinte Ir em baixo

Como seria meu módulo free-mo.br...

Mensagem  Rica em Dom Set 02, 2012 11:02 am

Pessoal, estamos avançando no trabalho e acredito que em breve teremos finalizado a normas do Padrão free-mo.br.
Pensando nisso já me pego pensando em como seria o meu módulo free-mo.br, qual seria o tema central, quantas seções formariam esse módulo, como seria seu formato e dimensões...
Tenho a réplica de uma fábrica de cimento da TUPI, que foi confeccionada por um amigo, o Ademilson, e penso em talvez reproduzir o trecho da região onde essa fábrica se localiza. próximo à ela existe um local de descarregamento de vagões, acredito que seja minério.

Estou pensando na possibilidade de criar um módulo com seções de via singela, sendo feitos com Placas terminas de 61cm, e pensei e fazer as seções com até 1m da comprimento, porém teria as placas Terminas em ângulos diferentes para acompanhar o traçado da via, diminuindo o raio da parte curva.

Vou tentar fazer um desenho para dimensionar esse módulo e começar a ter uma idéia mais real do resultado.


Última edição por Rica em Seg Dez 31, 2012 10:58 pm, editado 1 vez(es)

__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/

Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

Como será o meu módulo free-mo

Mensagem  Iscold em Seg Dez 31, 2012 11:37 am

Amigos,

O meu módulo free-mo.br será uma cópia de um módulo já existente nos USA chamado Black Bridge. Trata-se de uma passagem sobre um rio em três estágios de pontes. Ao lado da ferrovia tem uma estrutura metálica (pipe-rack) no interior da qual passam tubulações.
Vejam o vídeo: http://www.youtube.com/watch?v=8rRCtlEhj5A
Mas por favor desliguem o som, porque a música é horrivel.

Abraços

Iscold
Treinee
Treinee

Mensagens : 2
Data de inscrição : 07/10/2012
Idade : 67
Localização : Belo Horizonte

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Como seria meu módulo free-mo.br...

Mensagem  Michel Figueiró Garcia em Seg Fev 25, 2013 5:25 pm

Tenho pronto dois módulos, e testei esses dias apenas colocando-os no chão ( já que tem a mesma altura) alinhando rapidamente no "olhometro" a linha (unica) , e empurrava um vagão da frateschi de um lado para o outro.

Não tem nenhum tema especifico....nem nome....apenas cenas do campo...
Um modulo tem um sitiozinho e o outro um pontilhão metalico sobre um rio

Fiquei surpreso com a facilidade que o vagão deslizava de um para o outro. Fazendo apenas o "clec clec" tradicional. Mesmo que os modulos não estivessem devidamente alinhados, não houve nenhuma vez descarrilhamento.
Vou tentar construir mais módulos.....mas não vou fazer "pernas" para eles enquanto nós do Freemo-Br não definirmos o padrão.






Michel Figueiró Garcia
Treinee
Treinee

Mensagens : 14
Data de inscrição : 20/07/2012
Localização : São Paulo - SP- Santo Amaro

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Como seria meu módulo free-mo.br...

Mensagem  Rica em Qua Fev 27, 2013 6:09 pm

Michel Figueiró Garcia escreveu:Tenho pronto dois módulos, e testei esses dias apenas colocando-os no chão ( já que tem a mesma altura) alinhando rapidamente no "olhometro" a linha (unica) , e empurrava um vagão da frateschi de um lado para o outro.

Não tem nenhum tema especifico....nem nome....apenas cenas do campo...
Um modulo tem um sitiozinho e o outro um pontilhão metalico sobre um rio

Fiquei surpreso com a facilidade que o vagão deslizava de um para o outro. Fazendo apenas o "clec clec" tradicional. Mesmo que os modulos não estivessem devidamente alinhados, não houve nenhuma vez descarrilhamento.
Vou tentar construir mais módulos.....mas não vou fazer "pernas" para eles enquanto nós do Freemo-Br não definirmos o padrão.

Ficou muito bacana Michel. Parabéns!
Essa junção das duas seções do seu módulo podem ter aquela peça desenvolvida a partir de placas de circuito impresso especialmente para junções. A vantagem é de nã ficar nenhuma ponta de trilho na beirada do módulo ou seção, evitando que enrosque em algum lugar no transporte ou manuseio e arranque o trilho dos dormentes estragando todo o trabalho. Já aconteceu isso comigo transportando os módulos da maquete modular da ANPF.

Veja o tópico sobre o assunto:
http://freemobr.forum-livre.com/t44-conexao-de-trilhos-entre-modulos

__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/

Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

Módulo Fábrica de cimento

Mensagem  Rica em Sab Mar 02, 2013 11:13 am

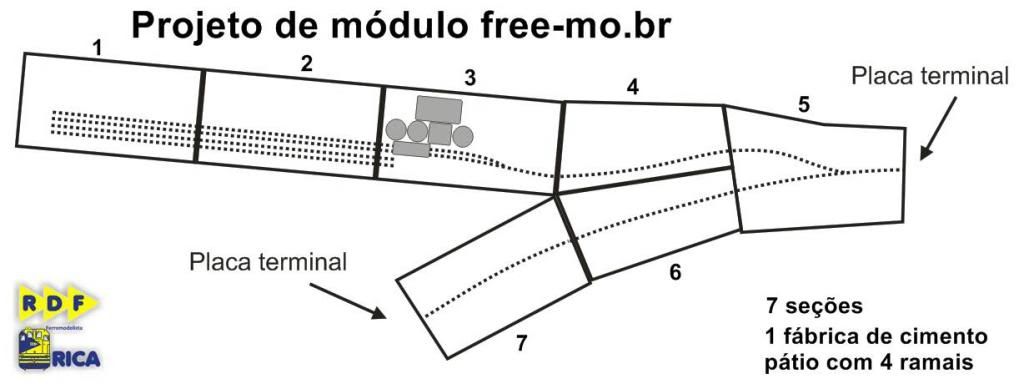

Estudando o mapa onde a fábrica de cimento Tupi se localiza deduzi que seria necessário construir uma quantidade muito grande de seções para criar o cenário com fidelidade em escala ho.
Partindo de uma idéia de um módulo com seções de dimensões próximas a 1,15m x 0,60m, elaborei esse projeto reduzindo a distância entre a chave de desvio da linha principal para o ramal de acesso à fábrica de cimento.
Para colocar o módulo em conformidade com o free-mo.br, as seções "5" e "7" terão placas terminais no padrão de linha simples.
A seção "2" pode ser subtraída do layout, permitindo montar o módulo não só em espaços menores, mas também deixar para construir esta seção posteriormente, assim o custo inicial pode ser menor.



__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/

Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

Uma pequena curva

Mensagem  Bruno F. Pinheiro em Qui Dez 19, 2013 6:01 am

http://imageshack.us/photo/my-images/199/cok.bmp/
Começar com pequeno para não desanimar

Bruno F. Pinheiro
Treinee
Treinee

Mensagens : 7
Data de inscrição : 06/12/2013

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Como seria meu módulo free-mo.br...

Mensagem  Rica em Qui Dez 19, 2013 8:01 pm

Bruno F. Pinheiro escreveu:http://imageshack.us/photo/my-images/199/cok.bmp/
Começar com pequeno para não desanimar

Bruno,

Essa é uma boa opção. Um módulo pequeno mas em ângulo, o que permite criar trechos sinuosos em layouts free-mo.br como ocorre nas ferrovias verdadeiras. Muitos praticante de Free-mo nos EUA constroem pequenos módulos que ao serem unidos para eventos formam layouts bastante interessantes.
