Pernas do módulo free-mo.br

Mensagem  Rica em Qua Jul 25, 2012 12:36 pm

Analisando o texto original de normas "Standrad" do Free-mo nos EUA
Código:
http://freemobr.forum-livre.com/t28-the-official-free-mo-standard
Encontramos uma referência a altura máxima e mínima da cabeça do trilho para o solo, essa referência relaciona-se diretamente com o comprimento das pernas dos módulos Free-mo:

Código:
S2.7 The maximum height of railhead , at the end plate, is 62 inches from the floor.

S2.8 The module (set) shall have at least four legs and stand on its own.

S2.9 Legs shall have continuous adjustment of plus or minus 1 inch (screw type foot).

S2.10 The bottoms of the legs shall have rubber tip or equivalent floor protection.
Numa tradução simples teremos o seguinte texto:

NP 2.7 A altura máxima da cabeça do carril, na placa de extremidade, é de 157 cm do chão.

NP 2.8 O módulo (conjunto) deve ter pelo menos quatro pernas e ficar por conta própria.

NP 2.9 pernas devem ter um ajuste contínuo de mais ou menos 1 polegada (pé tipo de parafuso).

NP 2.10 Os fundos das pernas devem ter ponta de borracha ou de protecção equivalente chão.


Ao que parece temos aqui um conjunto de 4 (quatro) "Normas Padrão" (NP), que especificam medidas e procedimentos sem determinar o tipo de material a ser utilizado para confeccionar as pernas. Entendendo-se por dedução que o modelista poderá utilizar madeira, entre os vário tipos o que mais lhe agrade, ou até mesmo um material diferente, como o alumínio por exemplo. É possível perceber essa variedade de materiais em algumas fotos de layouts free-mo.

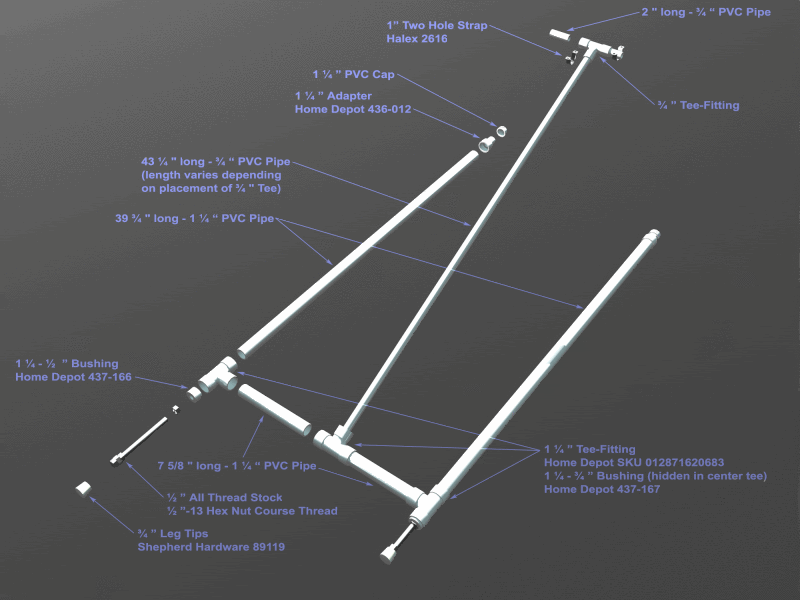

Outra opção é PVC, solução em material barato, encontrada pelo modelista Ryan Harris, conforme publicado em seu álbum no PBase:
Código:
http://www.pbase.com/mecrharris/image/133825624


Última edição por Rica em Dom Ago 18, 2013 11:23 pm, editado 2 vez(es)

__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/

Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

Pernas em "L"

Mensagem  Rica em Sex Mar 08, 2013 8:26 pm

Recentemente vi em algumas fotos as pernas de módulos e seções que foram feitas em madeira no formato de "L". Além disso eram divididas em dois estágios, sendo que um se encaixava dentro do outro, assim, quando as pernas fossem montadas os estágios eram fixados por parafusos, e para transportar eram colocados um dentro do outro diminuindo o espaço utilizado no transporte.
Tive a impressão que havia furações nos estágios que permitissem regular a altura das pernas em tamanhos diferentes, de acordo com o desejado.

Vou tentar encontrar as fotos.

__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/

Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

Pernas com tamanho ajustável

Mensagem  Rica em Dom Mar 24, 2013 11:32 am

Falando sobre as pernas dos módulos, encontrei algumas imagens em publicações do Bob Schrempp, inclusive comentávamos, eu e o AlexandreCG sobre isso em outro tópico.

Alexandre, muito boa sua informação, essas dicas de montagem, principalmente da pernas dos módulos com ajuste, que achei super interessante, até porque pode haver situações em que decida que os módulos devam estar mais baixo que a medida padrão, ou então para resolver o problema de união entre módulos construídos com alturas diferentes.
Sabemos que um módulo free-mo.br deve ter altura mínima de 127cm do solo para a parte superior do trilho, mas pode ter até 157 cm de altura, desde que esse aclive seja um múltiplo de 2cm. Assim se um módulo iniciar com 127 cm poderá ter 133cm na outra extremidade, e se o módulo adjacente houver sido construído com essas pernas ajustáveis será possível compensar essa diferença de altura mudando o ajuste das pernas de uma extremidade do módulo.




__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/

Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Pernas do módulo free-mo.br

Mensagem  Rica em Dom Ago 18, 2013 11:46 pm

Hoje estivemos em uma reunião com o grupo da ANPF-Ferreomodelismo (http://anpf-ferreomodelismo.blogspot.com.br/), pudemos trocar idéias à respeito da construção das pernas dos módulos, e consequentemente sobre a altura mínima e máxima dos trilhos em relação ao solo.

Eu e o Michel estávamos conversando sobre a diferença de altura entre os módulos da maquete modular da ANPF (cerca de 92,5 cm) e dos módulos free-mo.br (mínimo 127 cm). Comentávamos, também com o Giba, que possível mente essa altura mínima seja ideal para o nossos irmãos do norte das Américas devido à estatura média do seu povo. Estamos pensando em alterar a Norma Padrão free-mo.br para uma altura mínima menor que 127 cm, isso facilitaria, inclusive, a interconexão de módulos free-mo.br com módulos de maquetes padrão NMRA.

Como ainda não foi definido como finalizada a Norma Padrão free-mo.br, pensamos em alterar o valor mínimo para 92 cm e o máximo para 110cm.

Nossa preocupação é saber se algum modelista já construiu as pernas de seu módulo free-mo.br com as medidas mínimas de 127 cm.

O sistema de construção de pernas com dois estágio em forma de "L", colocando-os um dentro do outro com as furações que permitem ajustas a altura das pernas nos pareceu ideal, pois ao montar os módulos em layouts free-mo.br poderíamos utiliza a altura de 110cm. Quando ocorrer a interligação dos módulos free-mo.br com maquetes modulares como as da ANPF-Ferreomodelismo e do FcABC, a regulagem das pernas pode igualar as distâncias dos trilhos em relação ao solo.
