Módulo free-mo.br

Mensagem  Rica em Sex Jul 20, 2012 10:32 pm

O que é um módulo free-mo.br afinal?

Admito que eu mesmo estive em dúvida sobre o termo adequado para cada "parte" de uma maquete free-mo.br.

Pelo que li os "gringos" distinguem módulo e seção.
O conjunto de um forma o outro.

Por exemplo: Se eu quiser criar um trecho de linha onde haja acesso à uma fábrica de cimento criarei um, dois, três ou mais módulos nos quais situarei a fábrica e ambientarei o cenário em torno dela.

No conceito de maquetes "modulares" cada parte da maquete é denominado: "módulo". Por outro lado no free-mo.br um módulo pode ser formado por seções, ou seja, no exemplo dado acima, cada módulo de uma maquete modular seria uma seção de um módulo free-mo.br. Assim um modelista que queira criar um módulo free-mo.br que possua um acesso para uma fábrica com um pequeno pátio, poderá fazê-lo com uma, duas ou mais seções que unidas formarão o seu módulo free-mo.br.


Última edição por Rica em Dom Mar 10, 2013 2:33 pm, editado 2 vez(es)

__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/
avatar
Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Módulo free-mo.br

Mensagem  Rica em Sex Ago 24, 2012 12:25 pm

Falando mais sobre os módulos free-mo.br, ontem recebi um e-mail do ALexandre - SF Trens com um link de uma publicação sobre layouts de maquetes, chama-se Layout Design Jounal, através deste link é possível acessar a página do blog onde se encontram disponíveis edições para download em arquivo "pdf".

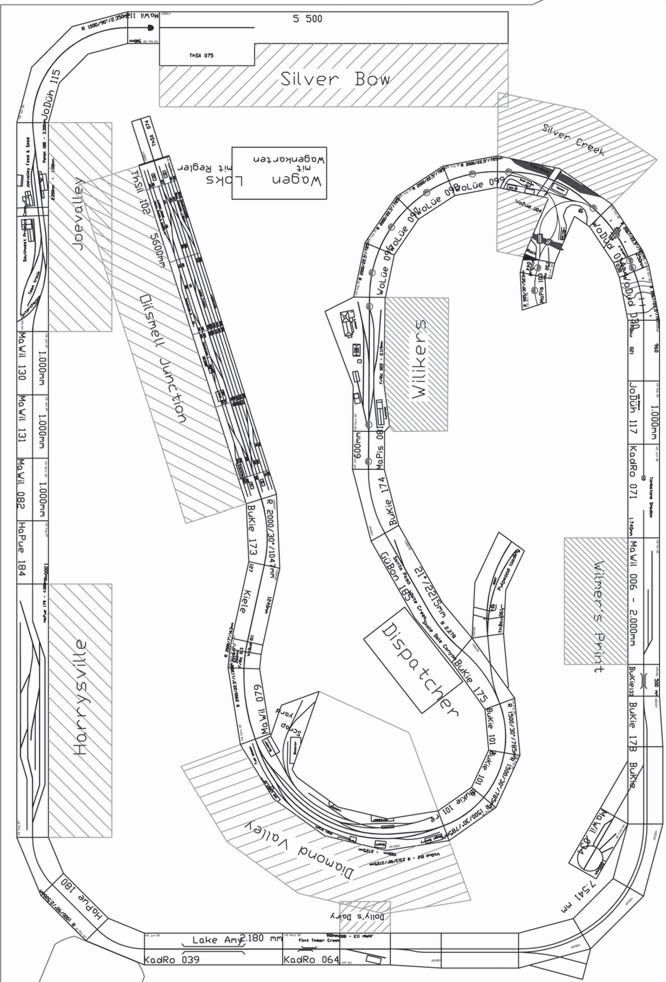

Em uma das edições encontramos um layout Free-mo bem interessante, no qual podemos visualizar as indicações de alguns módulos compostos por uma ou mais seções. Há vários módulos destacado com uma marcação com riscos diagonais e o nome do módulo, sendo que alguns apresentam-se com mais de uma seção, outros, apesar de grandes dimensões, parecem ser módulos de uma seção apenas. No layout apresentado vemos muitas seções individuais, sem uma identificação específica, apenas um nome e um número dentro do desenho. O que chama bastante a atenção é que nem todos os módulos e seções tem Placas Terminas em ângulo reto ( 90º ), fazendo com que o layout seja todo sinuoso, permitindo assim que a linha seja também sinuosa sem a necessidade de usar "módulos de curva" como nas maquetes modular tradicionais, que costumam utilizar muito espaço e madeira, e por vezes nos obrigam a criar curvas com raio menor.

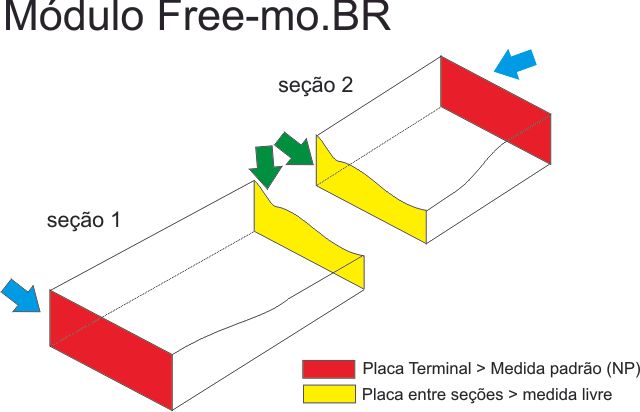

Na imagem abaixo uma representação de um módulo composto por duas seções, mostrando que as placas terminais do módulo (em vermelho) devem obedecer as medidas padrão, pois se encaixarão à outras Placas Terminais de outros módulos, e possivelmente de modelistas que nem se conheçam. Já as placas entre seções tem medidas livres, permitindo que o modelista crie um relevo alto ou baixo para seu módulo.


__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/
avatar
Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo
