Plug da conexão elétrica

Mensagem  Rica em Seg Nov 17, 2014 6:21 am

De acordo com a Norma Padrão Oficial free-mo.br, as conexões elétricas devem obedecer um critério definido nas NPs do capítulo 4 onde temos:


Código:
NP 4.4 Sob cada módulo deverá ser instalado um conector tipo sindal ou bendal no minimo 4 pontos para interligações nos barramentos de linha e de accessórios.

Mínimo 4 pontos, para que possamos ligar um barramento de dois fios para a parte elétrica da linha e mais dois fios para a parte elétrica da sinalização e acessórios.

Código:
NP 4.5 Em cada extremidade do módulo deverá existir um par de conectores de dois pinos. Um conector deverá ser fêmea e um macho para o barramento da linha principal. (FAQ 4.1)

Esse par de conectores deve ser padronizado. No início da construção dos primeiros módulos utilizamos um tipo de conector, mas como alguns amigos não encontramos esse conector à venda, decidimos mudar o conector padronizado a fim de facilitar a sua aquisição dos conectores em cidades diferentes.
Também  seguindo a opinião de um dos participantes do grupo, o conector "branco", usado até então, corria o risco de soltar os pinos, o que não ocorre com o novo modelo de conector escolhido como padrão.
Este é o conector padrão adotado para as extremidades dos módulos free-mo.br:





NP 4.8 O esquema de ligação nos conectores dos barramentos das linhas deve ser o seguinte (olhando a face do modulo): (FAQ 4.2)



NP 4.8.1 Linha principal simples –

Contato macho pino 2 trilho direito
Contato macho pino 1 trilho esquerdo
Contato fêmea pino 2 trilho esquerdo
Contato fêmea pino 1 trilho direito



NP 4.8.2 Linha principal dupla –

Contato macho pino 2 trilhos direitos
Contato macho pino 1 trilhos esquerdos
Contato fêmea pino 2 trilhos esquerdos
Contato fêmea pino 1 trilhos direitos[/code]


Última edição por Rica em Ter Dez 02, 2014 8:52 am, editado 2 vez(es)

__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/

Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

Re: Plug da conexão elétrica

Mensagem  ALEXANDREGC em Dom Nov 23, 2014 8:06 pm

Rica,

Sabe qual é o modelo do conector pra facilitar no momento de procurar em lojas de eletrônica? Procurei mas não encontrei o nome/código do modelo da foto...

ALEXANDREGC
Op. Ferroviário
Op. Ferroviário

Mensagens : 31
Data de inscrição : 31/07/2012
Idade : 41
Localização : Goiânia - Goiás

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Plug da conexão elétrica

Mensagem  Rica em Ter Dez 02, 2014 8:49 am

ALEXANDREGC escreveu:Rica,

Sabe qual é o modelo do conector pra facilitar no momento de procurar em lojas de eletrônica? Procurei mas não encontrei o nome/código do modelo da foto...

AlexandreGC,

Este é o modelo que padronizamos:



Infelizmente não sei o nome ou código, pois cada loja tem um código próprio.

Nas extremidades do módulo (módulo pode ser um conjunto de seções) é necessário colocar um par desse conector, ou seja, em cada ponta do módulo free-mo.br devem ser colocados um par desse conector e um conector para os acessórios.

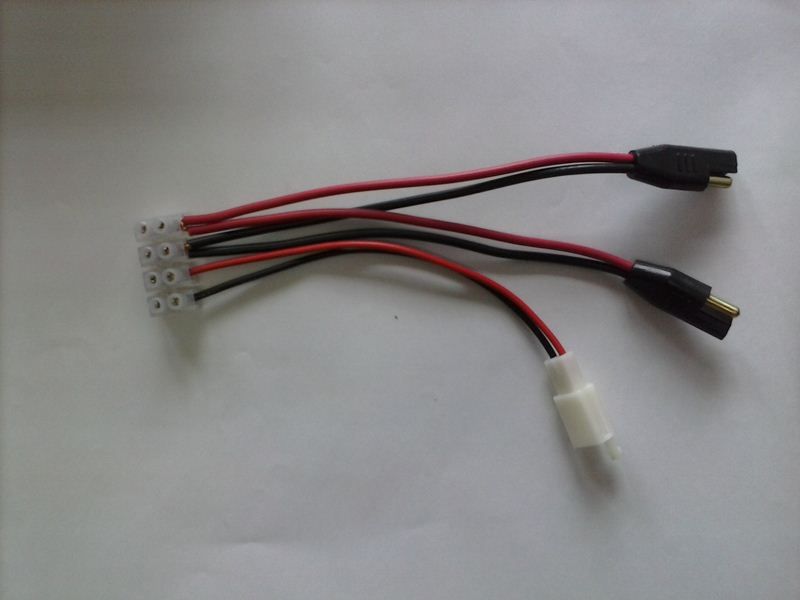

Em uma extremidade teremos esse conjunto:






Na outra extremidade do módulo este conjunto:




__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/

Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

Plug de conexão elétrica e DCC

Mensagem  Rica em Ter Dez 02, 2014 9:25 am

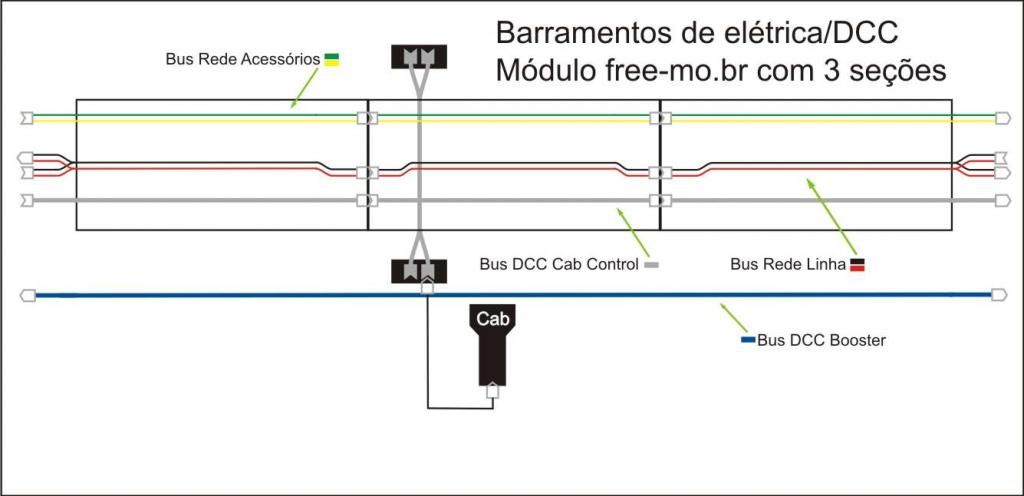

Completando a informação, segue abaixo um esquema que fiz para que se entenda como deve ser a conexão e o barramento de elétrica e DCC nos módulos free-mo.br



O barramento de elétrica, tradicionalmente usa-se um cabo vermelho e outro preto. Para o barramento dos acessórios utilizei a simbologia de cabos verde/amarelo, apesar do conector que utilizamos em nossos módulos serem encontrados à venda já com um rabicho vermelho/preto, conforme ilustrado nas fotos do "post" acima.

Na ilustração acima, "Bus DCC Booster" é um cabo de rede com jack RJ45, que representa um barramento para os Boosters DCC. A princípio, para não nos obrigarmos a instalar mais um barramento por baixo dos módulos, vamos utilizar esses cabos apenas onde for necessário instalar um booster.

O barramento do DCC Cab Control, em cinza, representa o cabo que deve conduzir as informações do DCC por todo o layout. Dessa forma, os módulos devem ter um conector RJ45 e uma tomada do mesmo padrão para receber o cabo do módulo adjacente (anterior/posterior) à ele.

Duas tomadas RJ45 devem ser instaladas nas laterais do módulo.

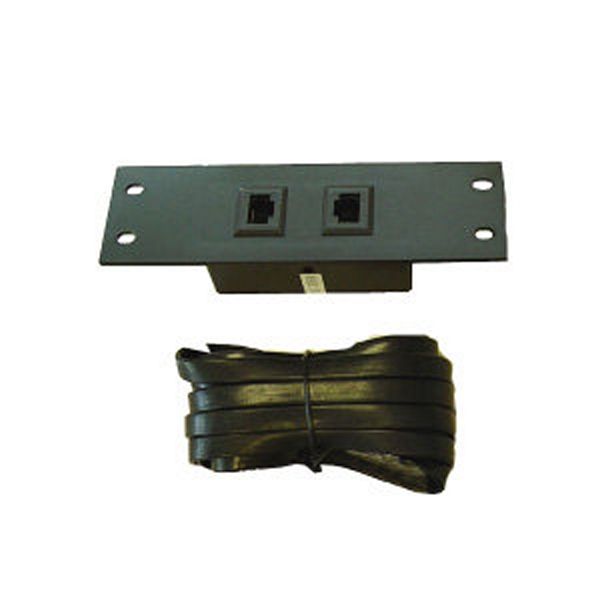

Por padrão, estamos utilizando o MRC 1501



Ou o MRC 1502 que possui alimentação elétrica, indicado para layouts que tenham mais de 5 Cab Controls em utilização.





Também faz necessário criar uma conexão entre essas tomadas e os conectores e tomadas das extremidades dos módulos.

Na imagem abaixo, as tomadas com duplo jack são as tomadas que devem ser instaladas nas laterais do módulo free-mo.br. Estas devem ter uma ligação com os jacks que devem ser instalados nas extremidade na parte inferior da estrutura do módulo, onde serão conectados os cabos que interligarão um módulo ao outro.





Estamos estudando a melhor forma de fazer estas ligações inferiores entre as tomadas.
Assim que tiver um módulo com os barramentos completos publicarei as fotos.

__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/

Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

Tipo de Conector - Duplicidade de Tópicos

Mensagem  ALEXANDREGC em Dom Abr 12, 2015 4:51 pm

Rica,

Fui olhar sobre o modelo/nome dos conectores indicados para que os colegas não tivessem dúvidas no momento da compra e percebi que o tópico está duplicado. Há um tópico sobre o mesmo assunto dentro do capítulo das PR - Práticas Recomendáveis e acho que seria melhor fazer a fusão dos mesmos aqui, na NR.
http://freemobr.forum-livre.com/t98-conectores-eletricos

Sobre o modelo dos conectores eu pesquisei e descobri que o conector de plástico branco (leitoso) são do modelo Tamiya e pode ser encontrado inclusive em casas de modelismo (aero ou auto).

Sobre o de pino exposto já ficou mais complicado pois a nomenclatura varia muito. No geral, são classificados como conectores SAE do tipo macho/fêma muito utilizados nos EUA para conectar fiação de carros, motos e carretas automotivas. O SAE significa Society of Automotive Engineers que foi o instituto que criou este padrão/modelo. Neste caso, cada loja ou fabricante dá um nome diferente (exemplos: 2 way flat connector, bullet/SAE connector, 2 pin quick connector, etc) e por isso fica mais complicado definir um nome exato. Melhor procurar pelo tipo SAE macho/fêmea e levar uma foto.

De qualquer forma, precisamos definir se é NP ou PR e qual modelo será utilizado.

Abraços

ALEXANDREGC
Op. Ferroviário
Op. Ferroviário

Mensagens : 31
Data de inscrição : 31/07/2012
Idade : 41
Localização : Goiânia - Goiás

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Plug da conexão elétrica

Mensagem  Rica em Sab Maio 02, 2015 5:51 am

OK Alexandre
Vou verificar como fazer essa fusão dos tópicos.

Legal seu retorno sobre o nome dos conectores.
