Módulo Porto Seco

Mensagem  Rica em Ter Dez 24, 2013 8:18 am

Eu o Fernando e o Léo decidimos construir em parceria um módulo baseado em um depósito que fica em São José dos Campos, o qual chamaremos de Porto Seco. Temos poucas fotos, mas é possível perceber que neste depósito são armazenados containeres e bobinas.

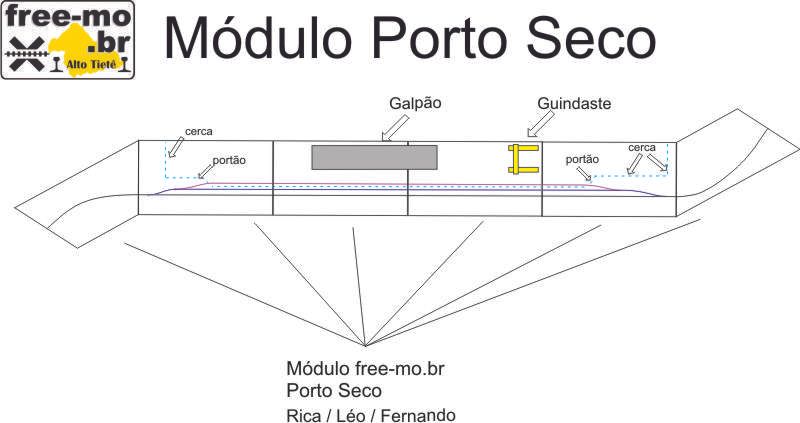

O layout desse módulo é composto por cinco seções, mais ou menos assim:



As três seções retas possuem 110cm x 61cm, as duas seções das extremidades estão sendo redesenhadas para permitir que o grau da curva e a distância da lateral estejam dentro do Padrão Oficial free-mo.br.


Última edição por Rica em Ter Mar 18, 2014 12:09 pm, editado 2 vez(es)

__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/

Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

progresso...

Mensagem  Rica em Seg Fev 17, 2014 10:54 am

Progresso na construção do Módulo...

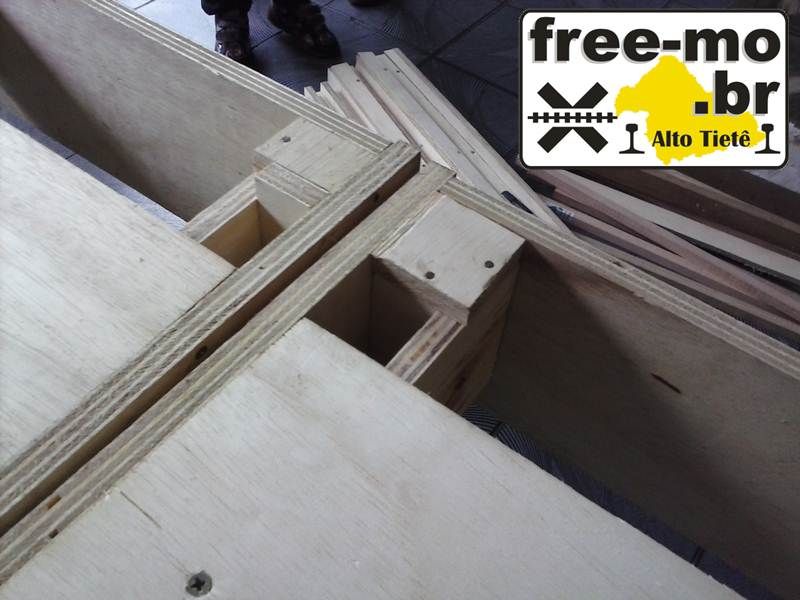

Nesta etapa construímos as pernas das seções do módulo, mas ainda falat fazer a furação da parte móvel que possibilitará o ajuste de altura para o Padrão Free-mo.br ou para o padrão NMRA utilizado nas maquetes modulares do FcABC e da ANPF.









__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/

Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

Assentando trilhos...

Mensagem  Rica em Ter Mar 18, 2014 1:01 pm

Iniciado o processo de assentamento dos trilhos no módulo Porto Seco.
Primeiramente foi colocada a cortiça, mas estamos usando duas tiras sobrepostas. A primeira camada foi aplicada na largura total onde os trilhos serão assentados.

O Alexandre nos trouxe esses alfinetes que servem como marcadores, isso ajuda bastante na hora de alinhar os trilhos.





Depois disso foram feitas as marcações  e os trilhos foram retirados para podermos aplicar outra tira de cortiça sobre a primeira camada, dessa vez uma tira mais fina, mais ou menos a mesma largura dos trilhos.

Este processo ficou a cargo do Léo e do Fernando, assessorados pelo Cide e as vezes por mim...





Alguns testes foram feitos com vagões para termos certeza de que os trilhos estivessem alinhados e nivelados





Ao final do dia conseguimos realizar os primeiros testes de rodagem com uma locomotiva. A 2-c+c-2 Escandalosa da RFFSA rodou com maciez nos trilhos Atlas code 100.





Na junções das seções fizemos a fixação dos trilhos com pregos, depois utilizamos cola de ação rápida para fixar as grades de dormentes na cortiça. Utilizando uma mini-retífica fizemos novos furos nos dormentes próximos às junções das seções e fixamos outros pregos. Esse procedimento proporcionou rigidez ao conjunto, permitindo que cortássemos os trilhos nas junções com a mini-retífica.

__________________________________________________
Rica
Ricardo Freitas
Mogi das Cruzes :: SP


 photo bnr_rica_fremobrAltoTietecirc_zps8673ddc2.gif


rica.freemobr@hotmail.com
rdf.ferromodelista@hotmail.com
http://ferromodelismo.maisforum.com/
http://ricardfferromodelista.blogspot.com.br/

Rica
Ger. Eng. Ferroviária
Ger. Eng. Ferroviária

Mensagens : 258
Data de inscrição : 20/07/2012
Idade : 52
Localização : Mogi das Cruzes/SP

Ver perfil do usuário http://ricardfferromodelista.blogspot.com.br/

Voltar ao Topo Ir em baixo

ampliando o módulo

Mensagem  Rica em Ter Mar 18, 2014 1:27 pm

Fazendo os cálculos do espaço disponível para vagões na linha interna do pátio percebemos que seria melhor ter mais espaço. Como o conceito do free-mo.br é a liberdade, foi decidido que será construído mais uma seção reta, com as mesmas dimensões das outras três.

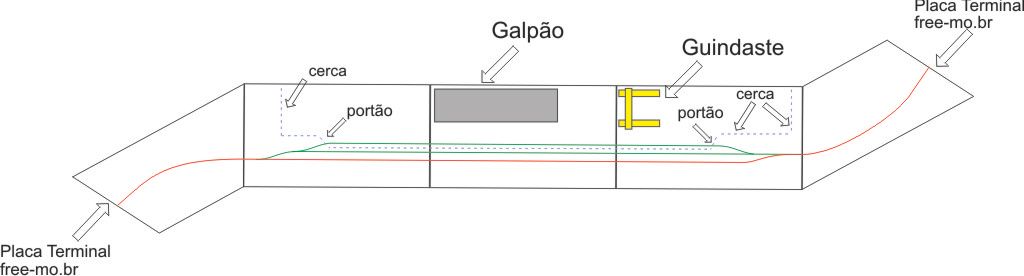

Já estamos providenciando a compra da madeira para esta nova seção, bem como das duas seções das extremidades do módulo, que agora terá esse layout:
